糞污資源化利用沼氣發電案例

一、項目背景

在畜牧業蓬勃發展的當下，規?；B(yǎng)殖場產生的巨量糞污已成為環境治理的難題。未經有效處理的糞污不僅會造成土壤板結、水體富營養化，還會釋放大量溫室氣體。而糞污中蘊含的有機物實則是的沼氣生產原料，通過資源化利用將其轉化為能源，既能化解環境危機，又能創造新的經濟增長點。本案例中的項目，便是通過構建完整的糞污處理與能源轉化體系，利用灌頂式雙膜儲氣柜、沼氣氣水分離器等先進設備，實現糞污變廢為寶。

二、核心設備與技術方案

（一）灌頂式雙膜儲氣柜

灌頂式雙膜儲氣柜作為沼氣存儲的核心設施，由底膜、內膜、外膜、恒壓控制柜等部分組成。底膜平鋪于基礎之上，用于密封和承重；內膜將沼氣與外膜分隔開來，存儲沼氣；外膜起到保護內膜和維持氣柜形狀的作用。氣柜采用特殊聚酯纖維膜材，具備抗紫外線、抗老化、耐腐蝕等特性，可有效抵御惡劣環境。其獨特的恒壓控制系統，能根據沼氣產生量和使用量自動調節氣柜壓力，確保沼氣輸出，為后續處理和發電環節提供可靠保障。

（二）沼氣氣水分離器

沼氣氣水分離器利用離心力和重力原理實現氣液分離。當沼氣進入分離器后，高速旋轉產生離心力，使得密度較大的水滴被甩向器壁，在重力作用下沿器壁下落至底部集水腔，而干燥的沼氣則從頂部出口排出。該分離器結構緊湊，分離效率高，可將沼氣中的含水量降低至較低水平，避免水分對后續設備造成腐蝕，同時提高沼氣燃燒效率。

（三）沼氣脫硫系統

項目采用生物脫硫與化學脫硫相結合的復合脫硫工藝。生物脫硫部分，通過培養特定的脫硫微生物，在適宜的環境條件下，將沼氣中的硫化氫轉化為單質硫和硫酸鹽；化學脫硫則利用氧化鐵等脫硫劑與硫化氫發生化學反應，進一步降低硫化氫含量。雙重脫硫保障下，沼氣中的硫化氫濃度可控制在 50mg/m3 以下，滿足沼氣發電設備對氣體質量的嚴苛要求，有效延長設備使用壽命，減少二氧化硫等污染物排放。

（四）沼氣增壓風機

沼氣增壓風機選用高性能羅茨風機，具備流量、壓力可調的特點。根據沼氣發電設備的進氣需求，增壓風機可將沼氣壓力從儲氣柜的低壓狀態提升至合適的中壓水平，確保沼氣在管道中以的流速輸送至發電機組。風機配備智能控制系統，可實時監測沼氣壓力和流量，自動調節運行參數，實現節能運行。

（五）沼氣火炬

沼氣火炬采用封閉式燃燒結構，配備自動點火和火焰監測裝置。當儲氣柜內沼氣壓力過高、發電設備故障或系統檢修時，火炬自動啟動，將多余沼氣充分燃燒。火炬燃燒效率高達 98% 以上，通過特殊的燃燒頭設計和助燃系統，有效降低氮氧化物等二次污染物排放，保障系統安全運行。

（六）沼氣發電系統

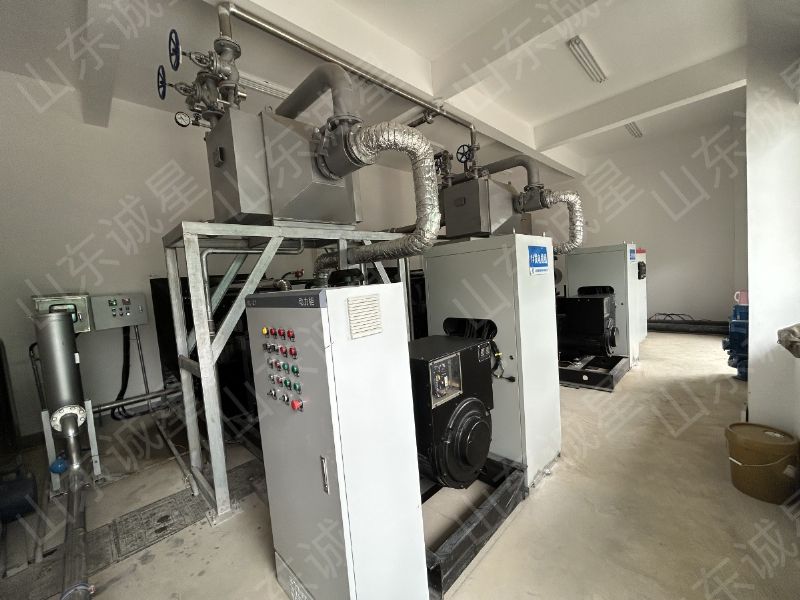

項目配備 3 臺 250KW 沼氣發電機組，采用內燃式發電技術。發電機組具備先進的電子調速系統和自動保護裝置，可根據沼氣成分和壓力的變化自動調整燃燒參數，確保發電效率始終保持在較高水平。單臺機組發電效率可達 38%，3 臺機組滿負荷運行時，年發電量可達 630 萬度，不僅能滿足廠區自身用電需求，還可將多余電量并入電網獲取收益。

三、余熱回收利用體系

沼氣發電機組在運行過程中會產生大量余熱，主要包括高溫?zé)煔夂透滋桌鋮s水余熱。項目建設了余熱回收系統，對這些余熱進行充分利用。高溫?zé)煔馔ㄟ^(guò)余熱鍋爐，將熱量傳遞給鍋爐中的水，產生 0.8MPa 的飽和蒸汽，蒸汽可用于養殖場的供暖、飼料蒸煮等環節；缸套冷卻水則通過板式換熱器，將熱量傳遞給生活用水和養殖用水，實現熱水供應，滿足廠區日常生產生活需求。經測算，余熱回收系統每年可節約標準煤約 800 噸，大幅降低企業能源成本。

四、項目實施效益

（一）環境效益

項目每年可處理畜禽糞污 15 萬噸，減少 COD（化學需氧量）排放 1.2 萬噸、氨氮排放 800 噸，有效改善周邊水體和土壤環境。同時，年減排二氧化碳約 5 萬噸，相當于種植 270 萬棵成年樹木的固碳量，對減緩溫室效應、改善大氣環境質量起到積極作用。

（二）經濟效益

通過沼氣發電和余熱回收利用，項目每年可實現銷售收入約 500 萬元，其中售電收入 350 萬元，余熱利用節約成本 150 萬元。此外，項目還可獲得政府可再生能源補貼和環保獎勵資金，進一步提高項目的盈利能力，投資回收期預計為 5 - 6 年。

（三）社會效益

項目的實施為當?shù)靥峁┝?30 余個就業崗位，帶動了周邊農民增收。同時，作為糞污資源化利用的示范項目，吸引了眾多同行業企業前來參觀學習，推動了沼氣發電技術在畜牧業的廣泛應用，提高了全社會對循環經濟和綠色發展的認知水平。
