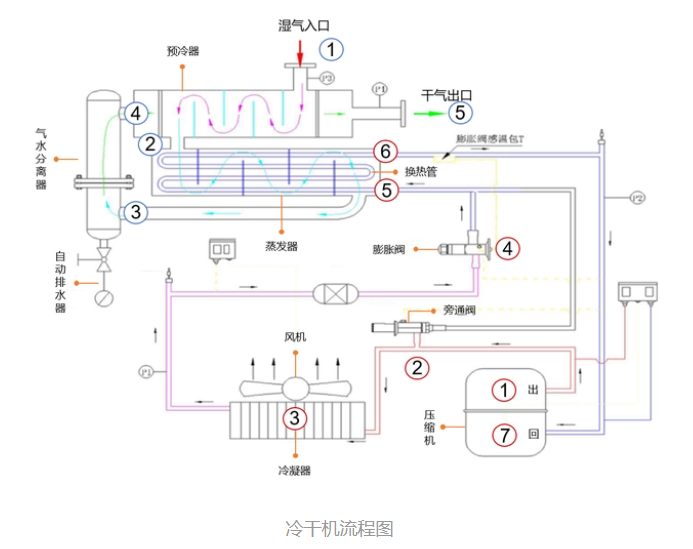

（1） 需要被干燥的、帶著大量水蒸氣的氣體，由入口（1）進入預冷器

（2） 隨后高溫濕氣進入下部蒸發器，氣體在換熱管外部周旋，與換熱管內部的低溫冷凝劑進行熱交 換，從而降低氣體溫度

（3） 被降溫的濕氣進入氣水分離器，工藝優良的分離器將99.9%的水分去除，通過自動排水器排放

（4） 被干燥完成的氣體，從（4）進入預冷器，將剛由（1）進入預冷器的高溫濕氣進行預降溫，同時也將自身溫度提高，溫度升高后的氣體變得更加干燥，后從預冷器右側離開，供用戶使用

（1） 冷凝劑（用于降溫）從壓縮機的出口出發

（2） 通過旁通閥，一小部分冷凝劑經過旁通閥輸送至入口（5），直接進入蒸發器內部，其余一大部分 冷凝劑繼續往前走

（3） 繼續往前走的冷凝劑會經過冷凝器，并被風機洗禮降溫一遍

（4） 接下來，冷凝劑到達膨脹閥，進行后一波的降溫

（5） 經過膨脹閥降溫后的冷凝劑與旁通閥直接過來的相對較熱的冷凝劑混合后（防止結冰），進入蒸發器中的換熱管內

（6） 冷凝劑在換熱管內的工作，就是給用戶提供的高溫濕氣降溫，并于出口（6）導出

（7） 冷凝劑返回壓縮機，準備下一輪冷凝工作
